Приёмо-сдаточное тестирование структурированной кабельной системы
Тестирование СКС — это обязательный этап после монтажа или модернизации кабельной инфраструктуры. Оно подтверждает, что каждая линия собрана корректно, соответствует требуемой категории и готова к реальной нагрузке. Простая «прозвонка» здесь недостаточна: для приёмки объекта и нормальной эксплуатации нужны именно сертификационные измерения с фиксацией параметров по каждой линии.

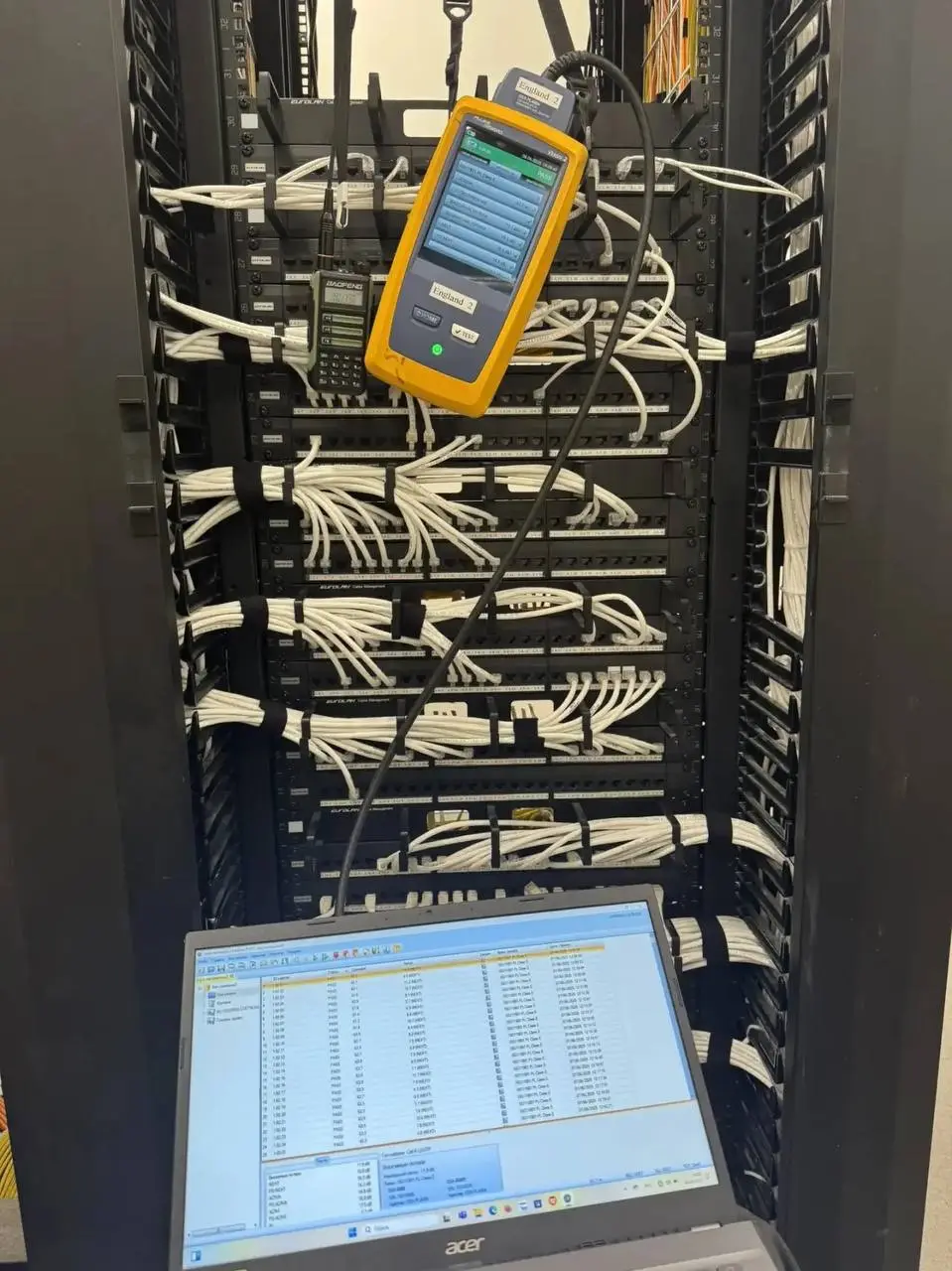

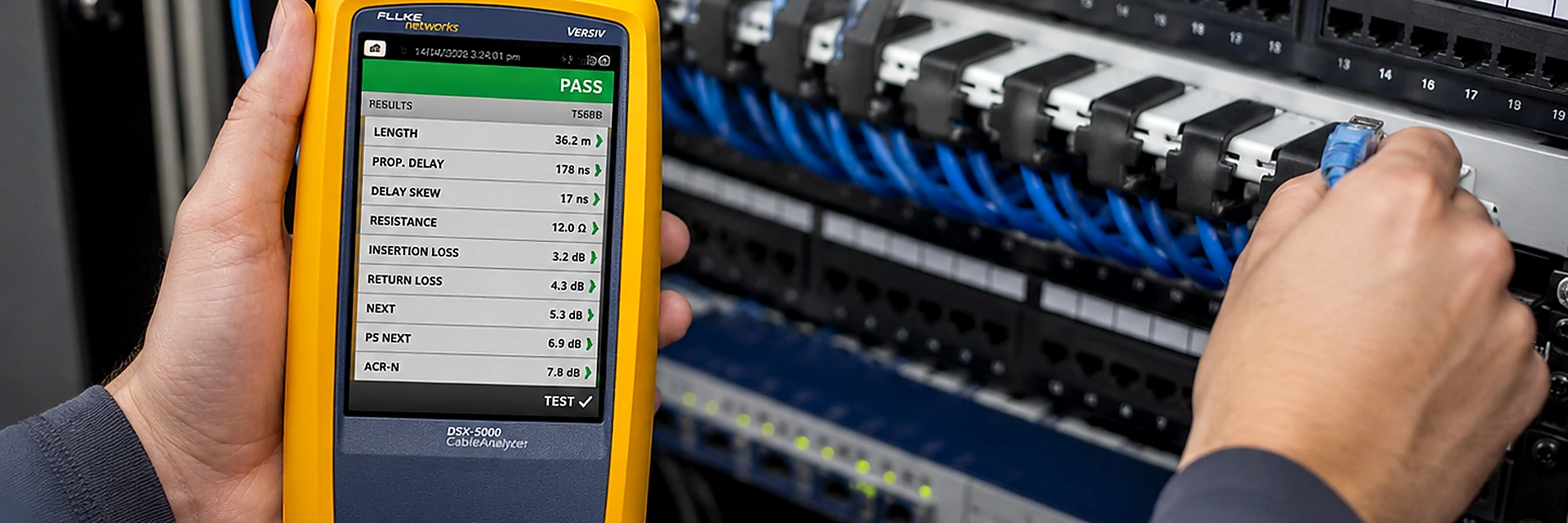

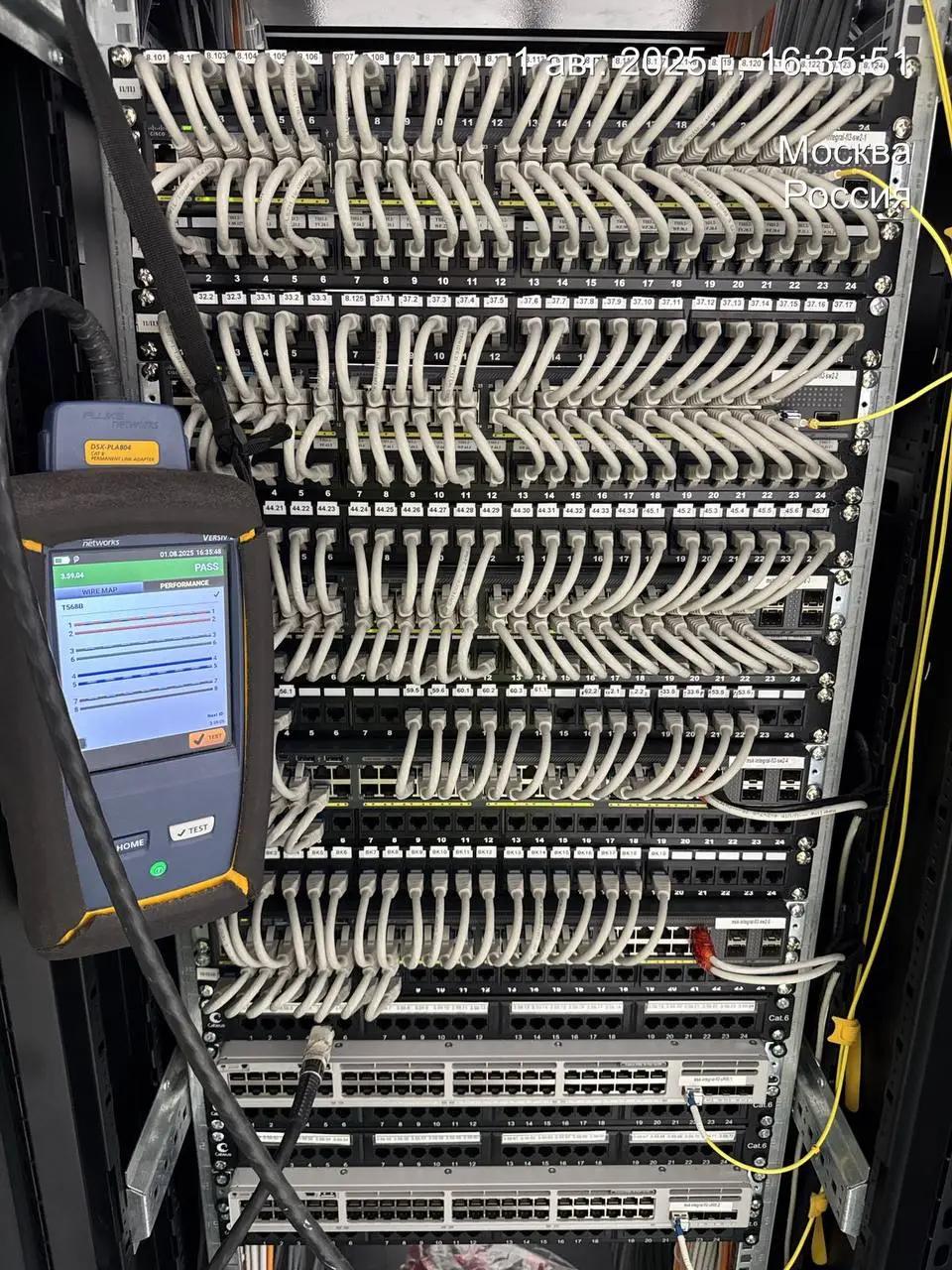

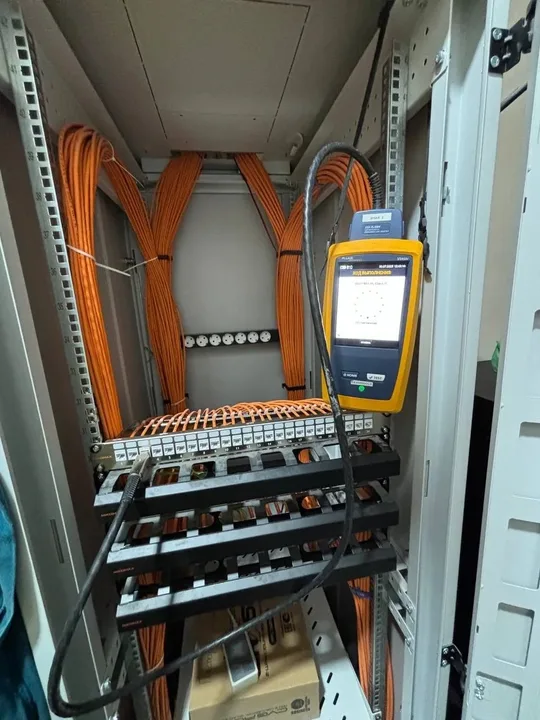

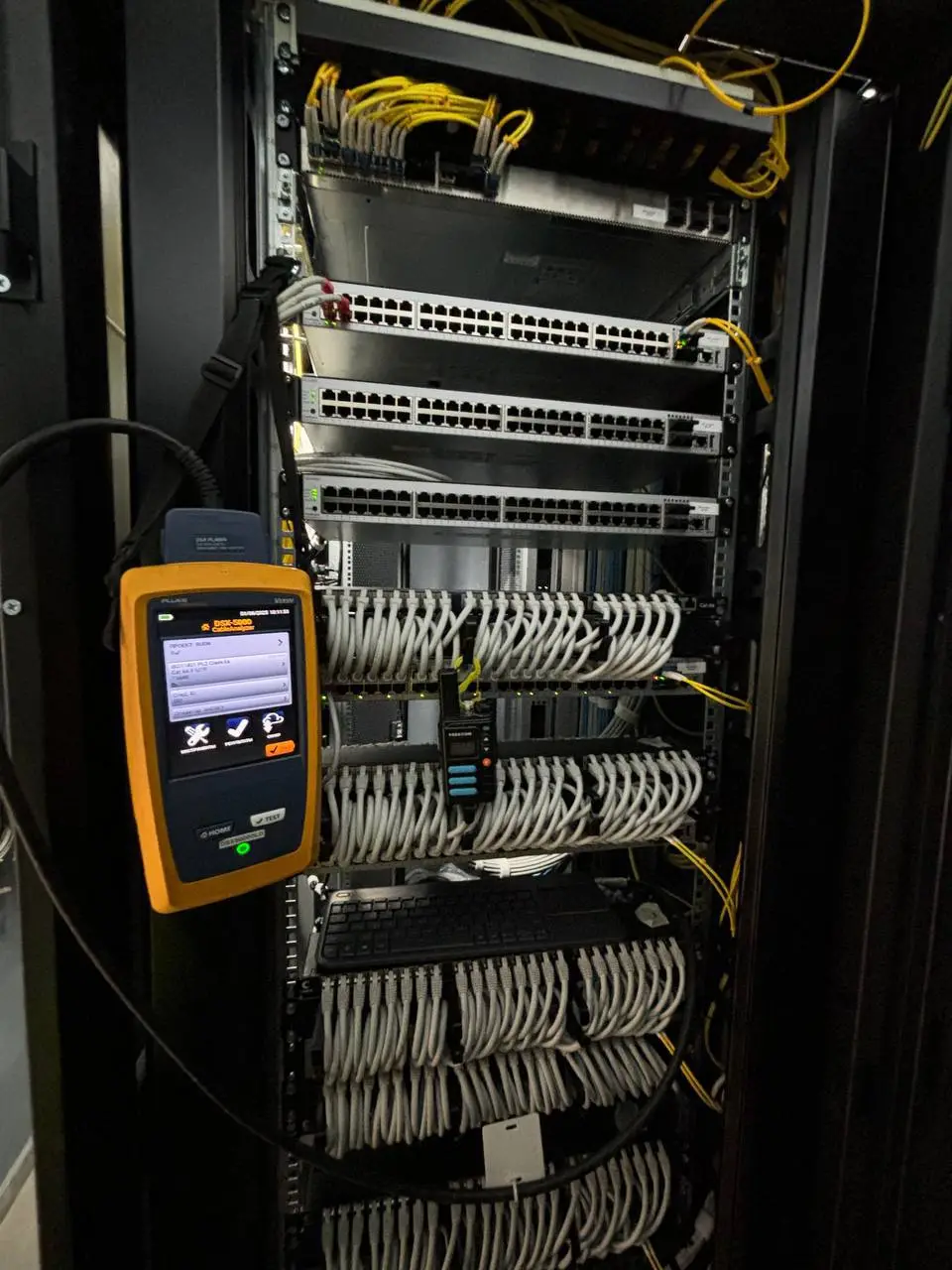

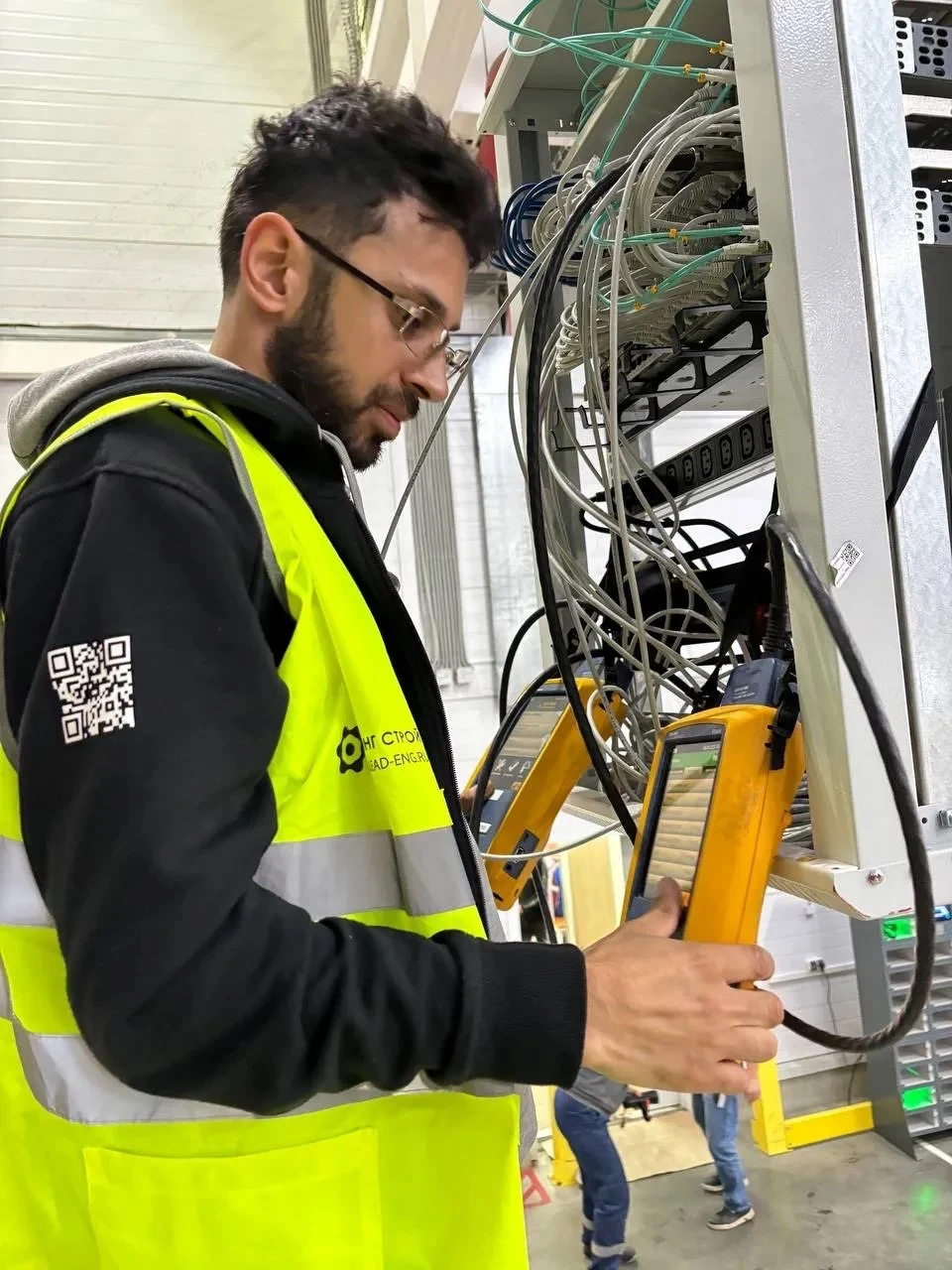

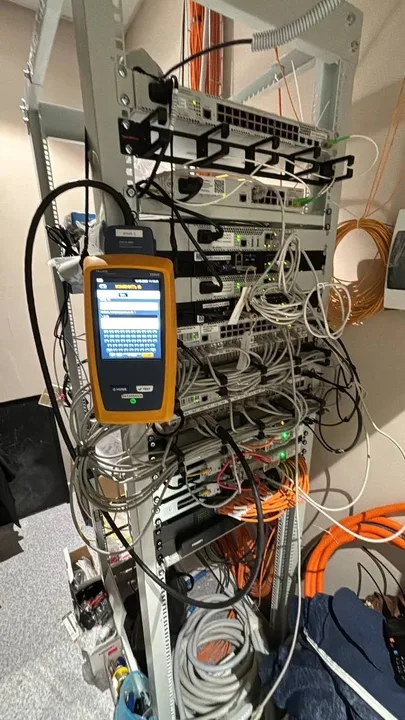

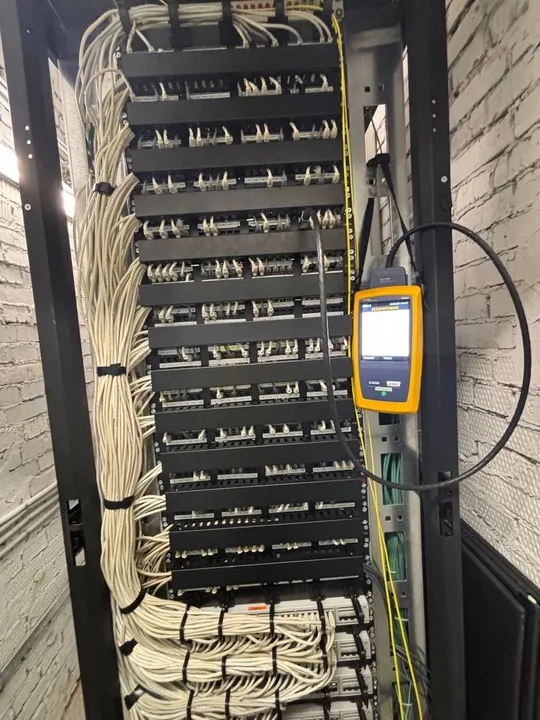

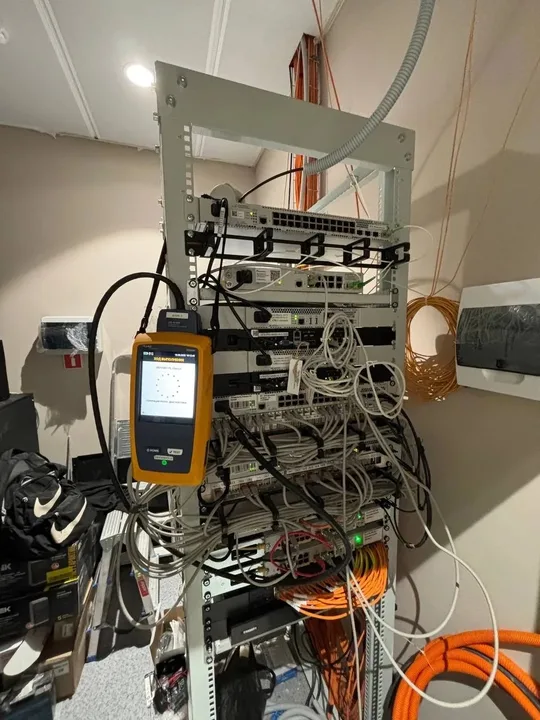

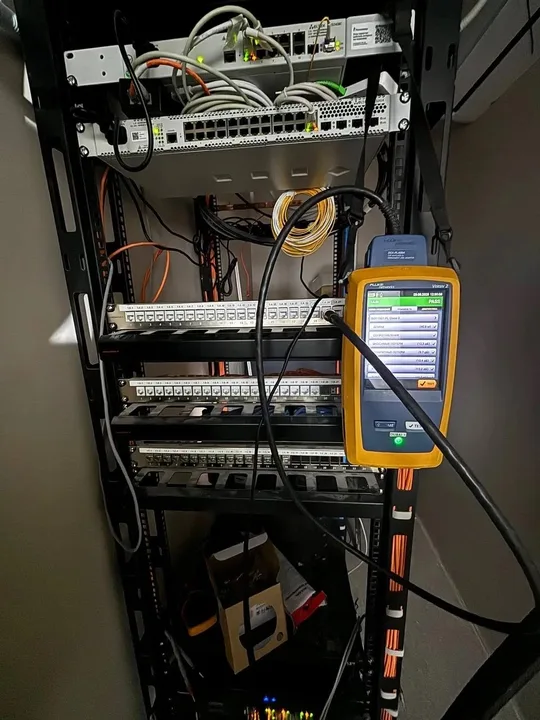

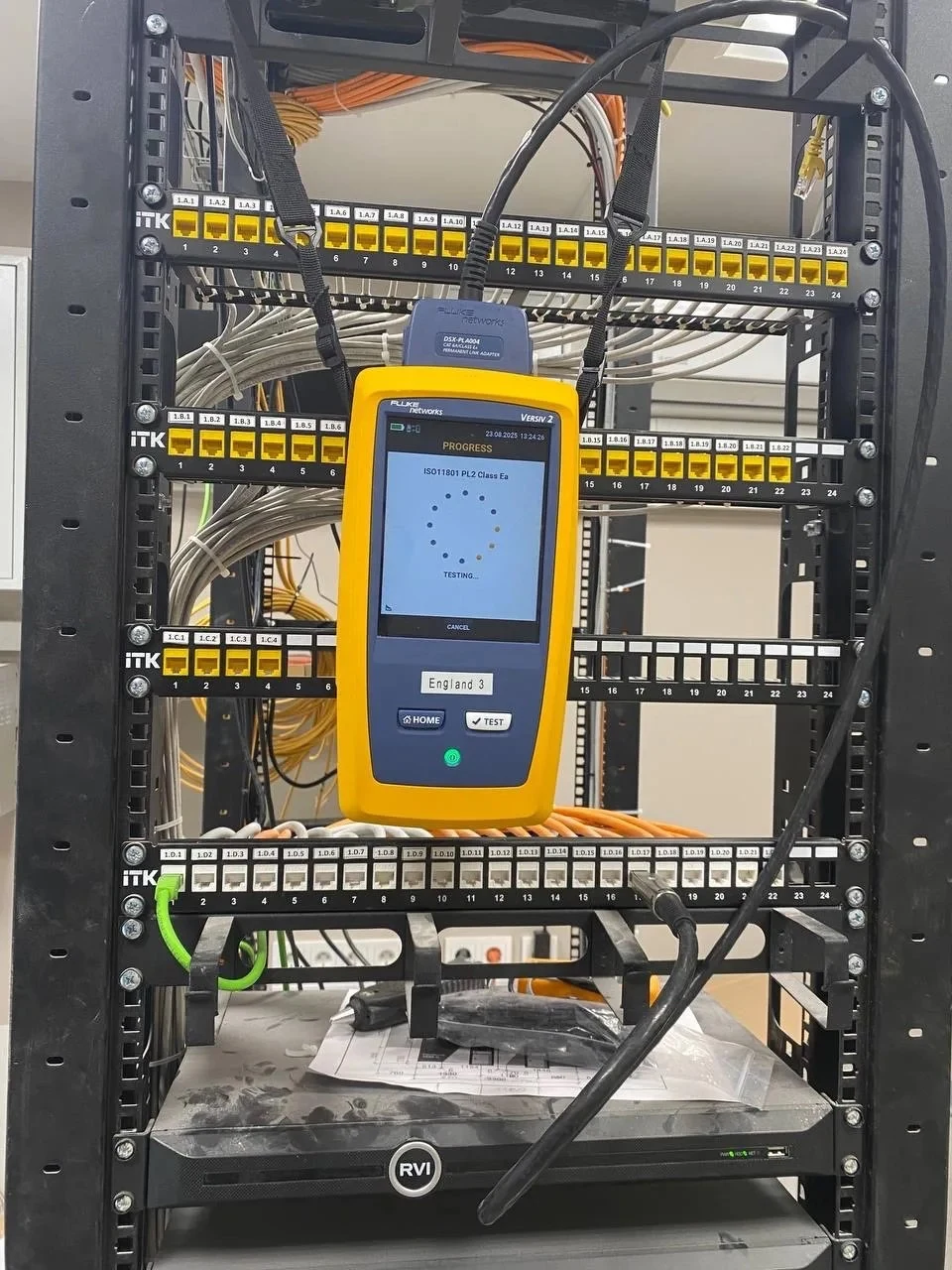

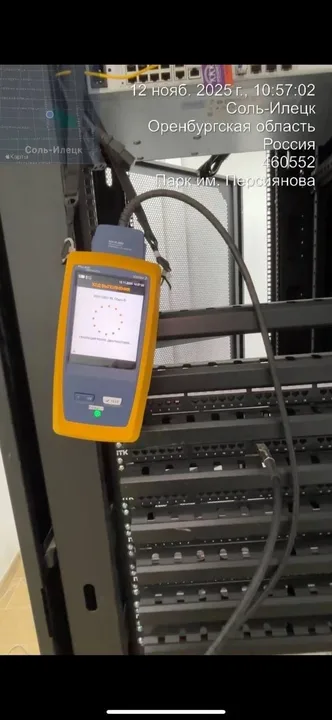

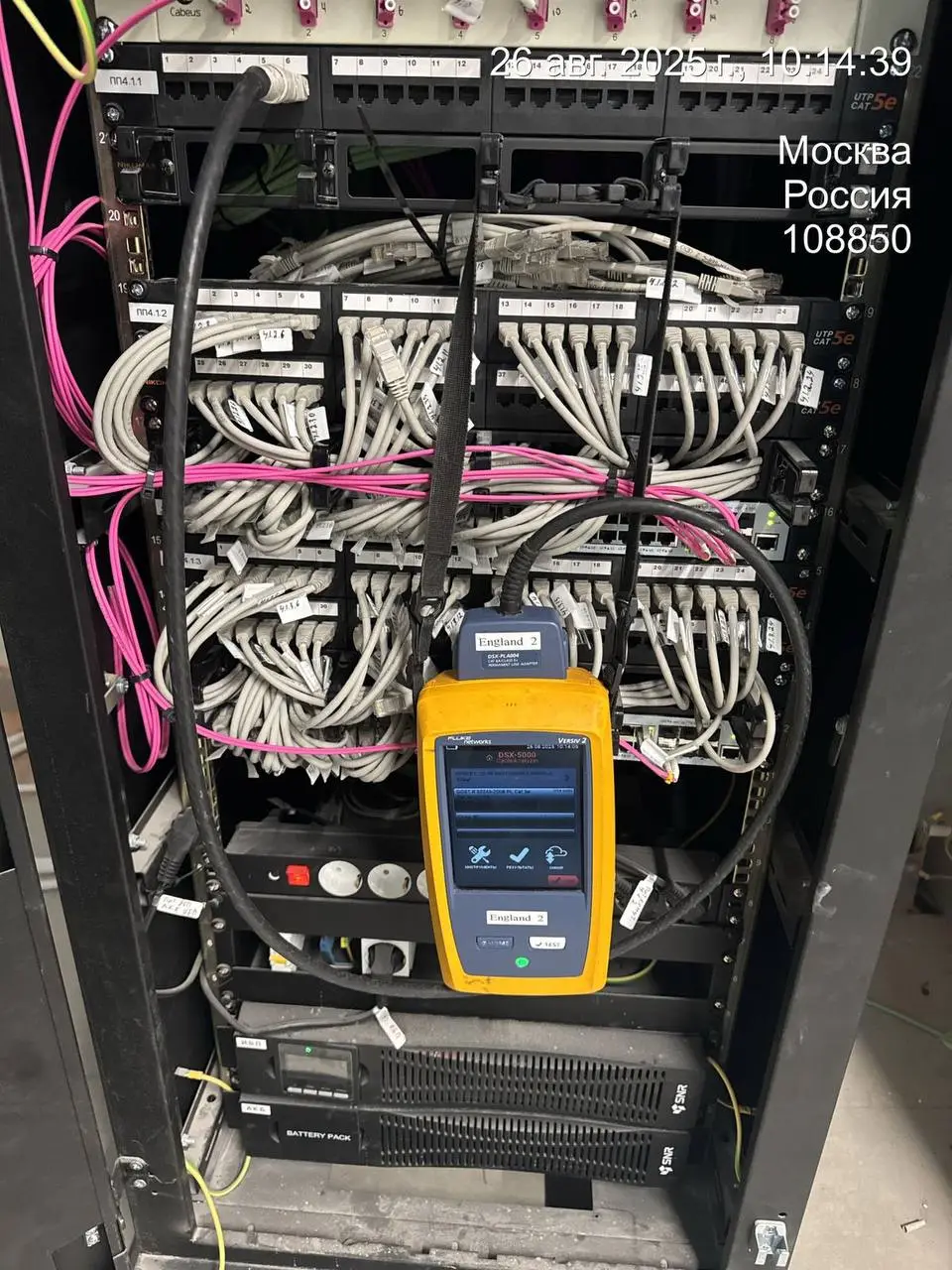

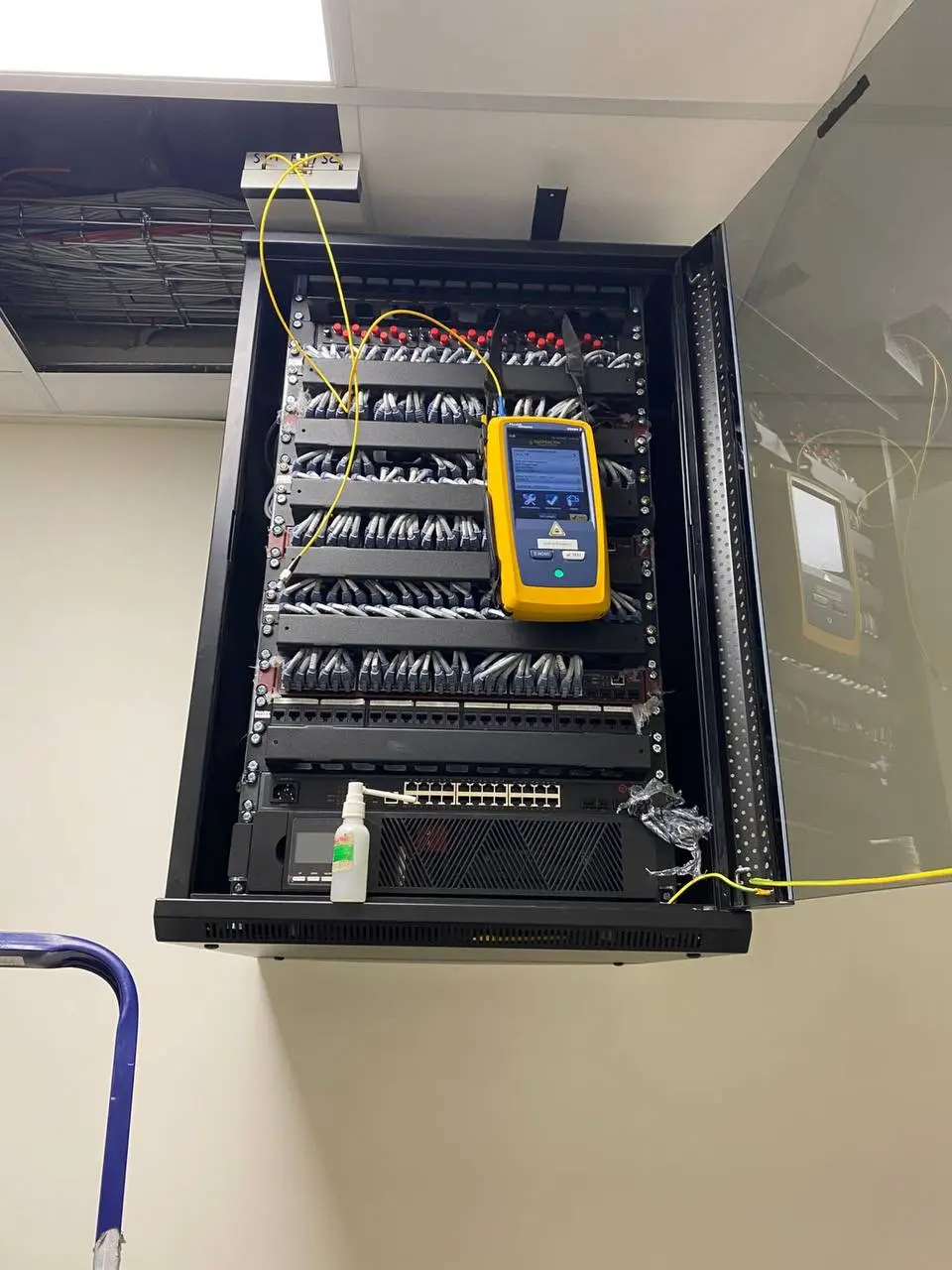

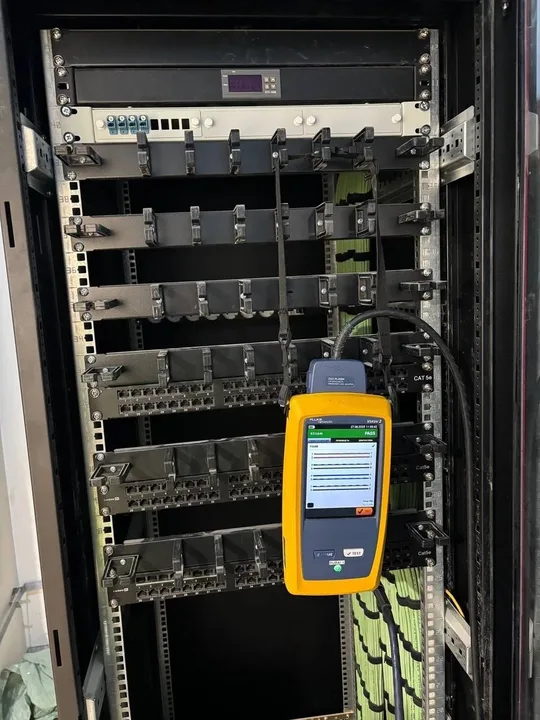

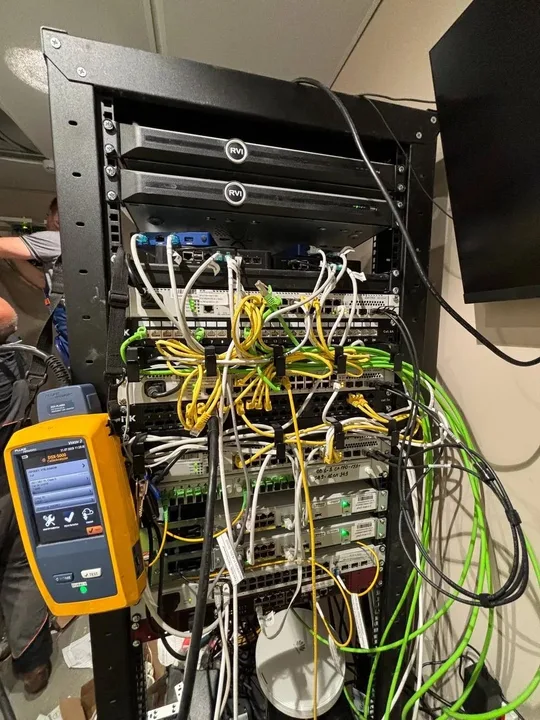

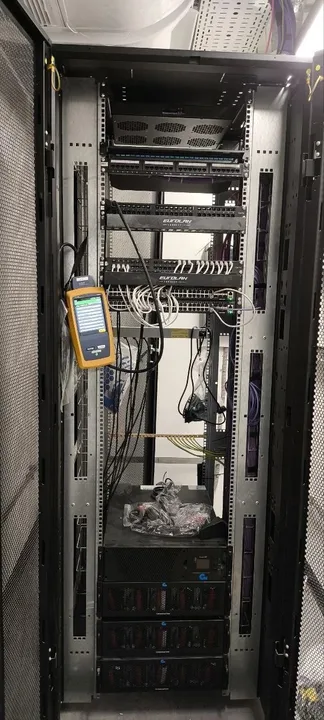

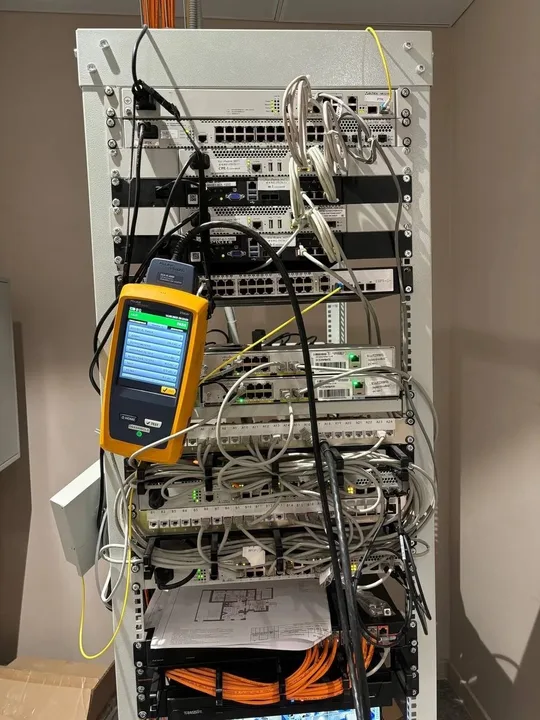

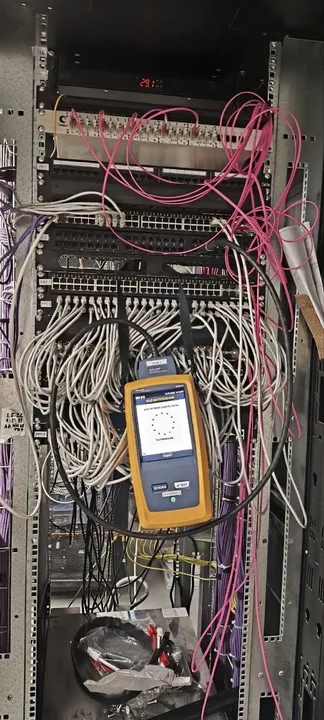

Процесс тестирования проводится профессиональным кабельным анализатором Fluke DSX‑5000, подключённым к линии через тестовый шнур. Прибор последовательно измеряет схему разводки жил, длину, затухание, наводки, возвратные потери и временные параметры. Такой подход позволяет быстро выявить дефекты обжима, перепутанные пары, повреждения кабеля, избыточную длину линии, плохую заделку на розетке или патч-панели и другие причины нестабильной работы сети.

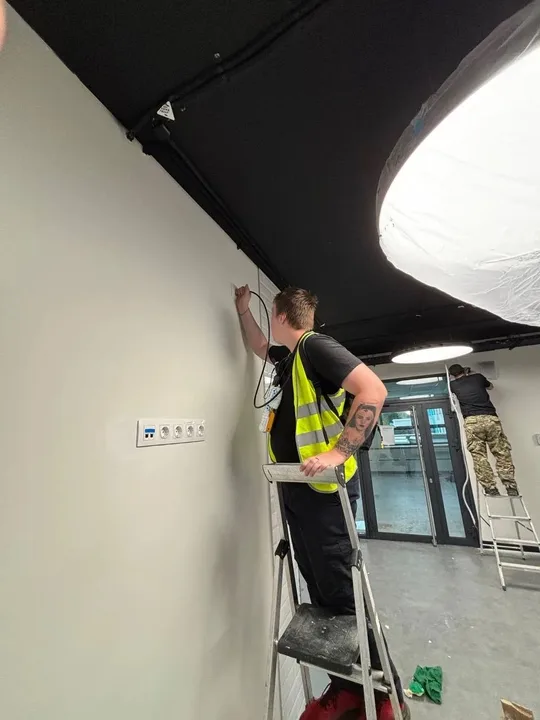

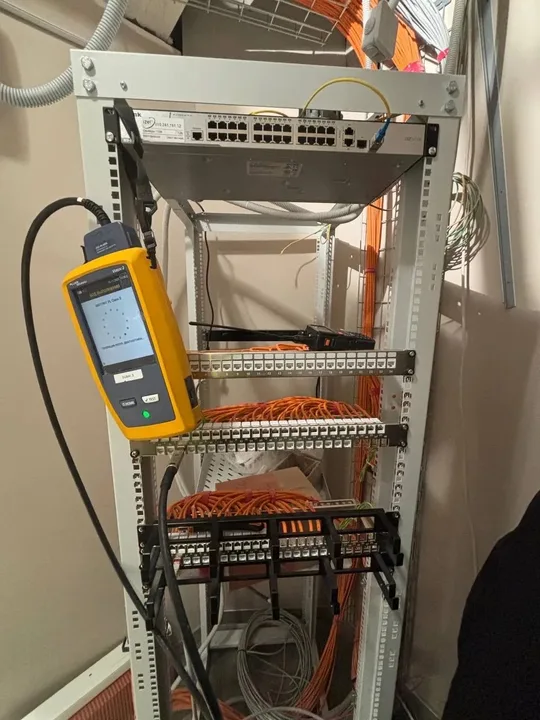

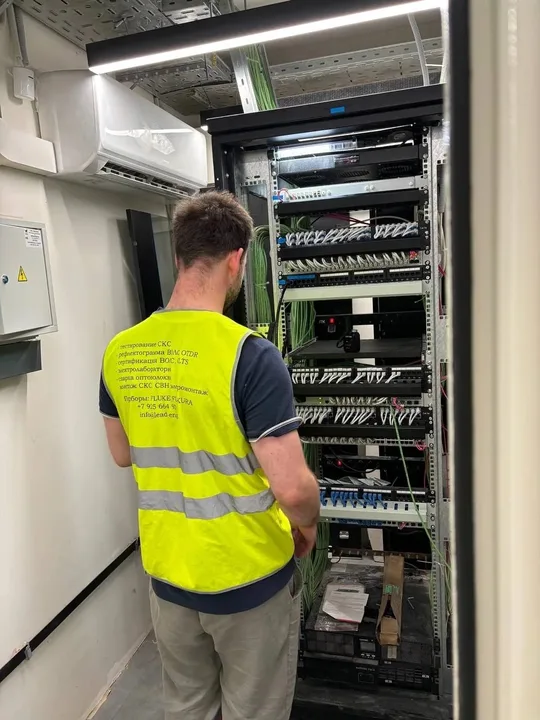

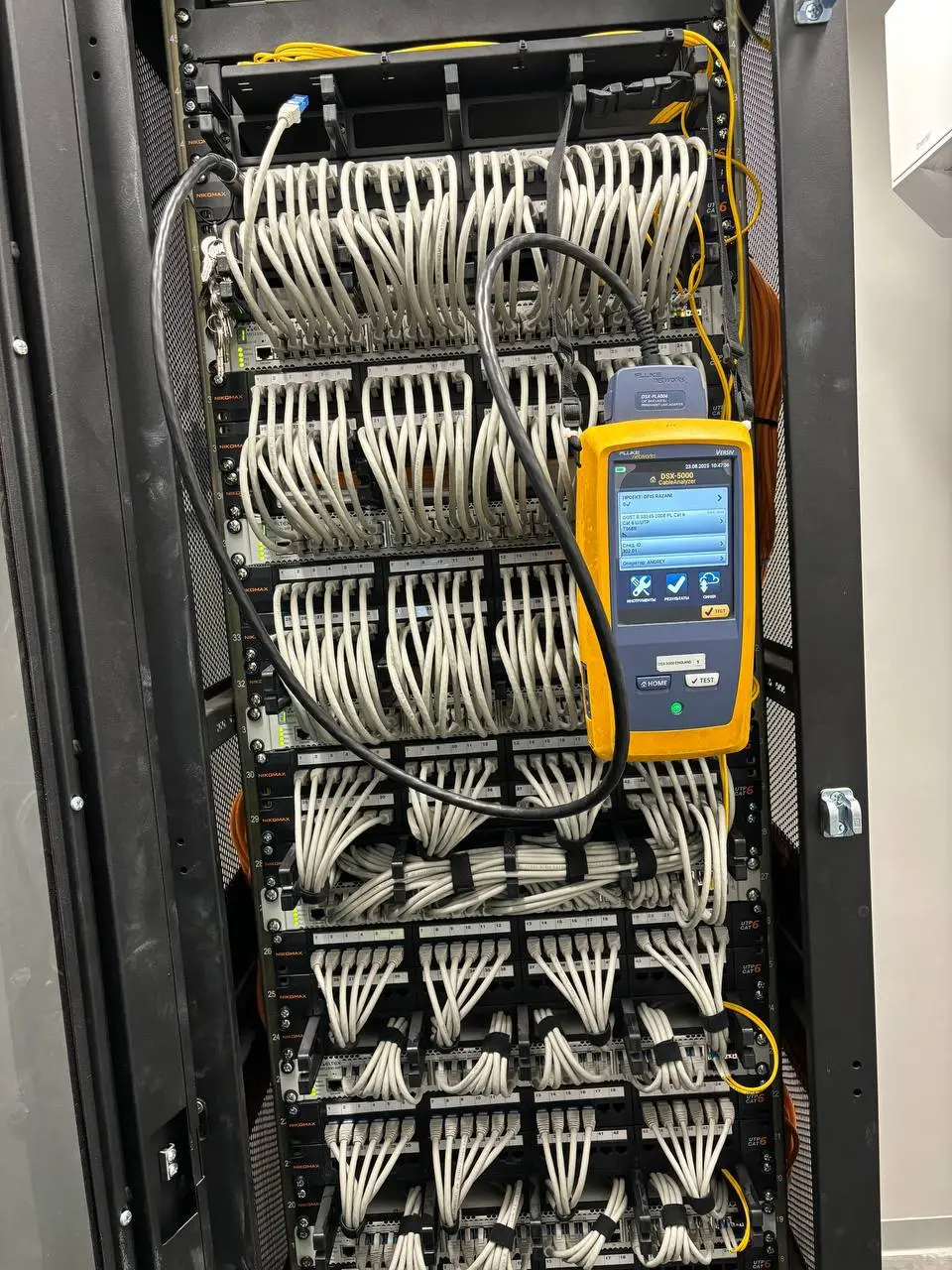

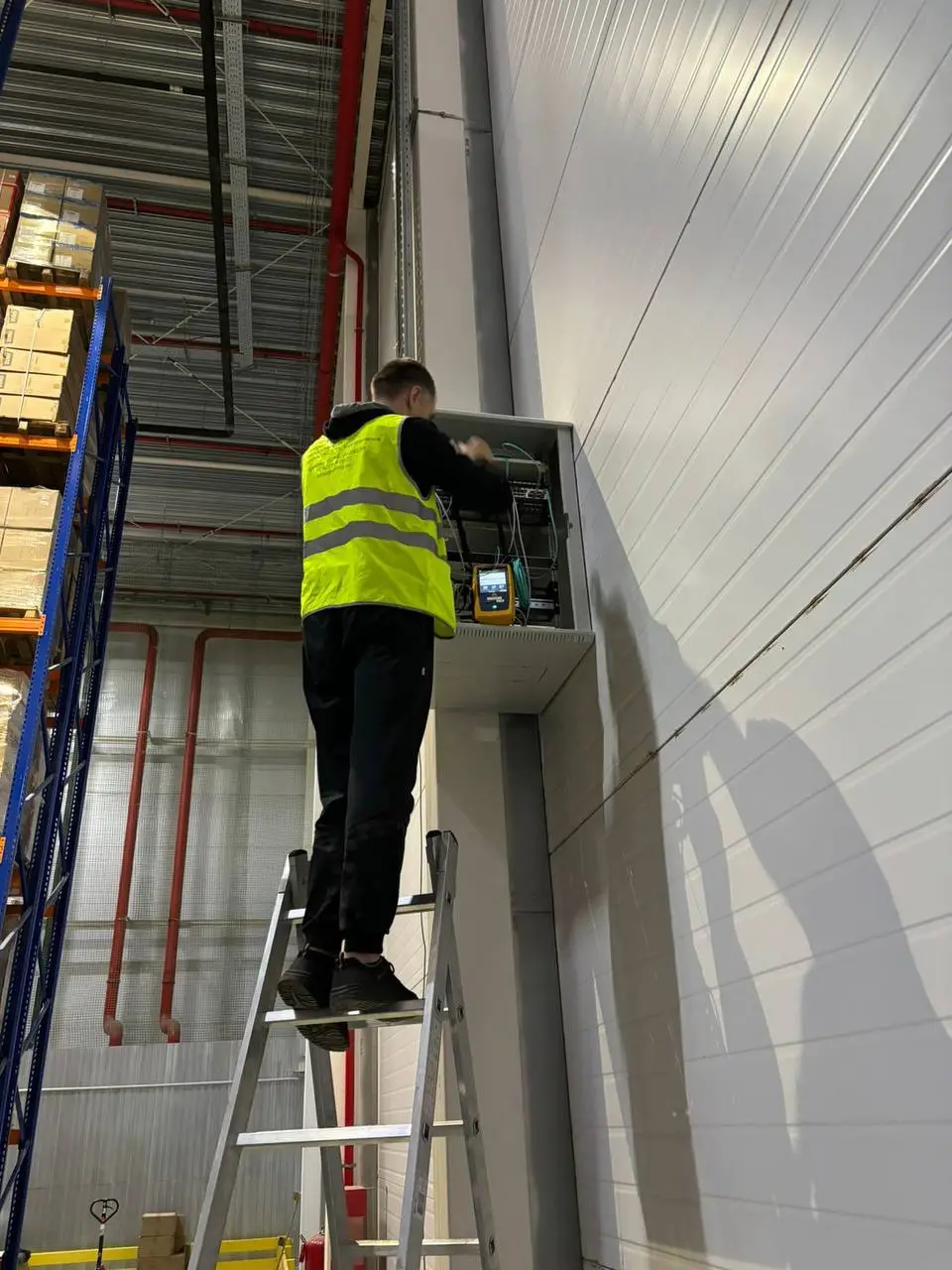

Мы выполняем тестирование как новых СКС после монтажа, так и уже действующих линий при поиске неисправностей, подготовке к сдаче подрядчику, переезду офиса, запуску серверной или реконфигурации рабочих мест. При необходимости проверяем линии поэтапно: телекоммуникационные шкафы, патч-панели, рабочие места и конечные розетки.
Какие параметры измеряем
- Wire Map — схема разводки жил: обрывы, короткие замыкания, расщеплённые пары и перекрёсты.
- Length — физическая длина пары: контроль лимитов 90 м для постоянной линии и 100 м для канала.
- Insertion Loss — вносимые потери сигнала, влияющие на работу линии на высоких частотах.
- NEXT / ACR‑N — переходное затухание на ближнем конце и отношение сигнал/шум между парами.
- FEXT / ACR‑F — наводки на дальнем конце, важные для стабильной симметричной передачи.
- Return Loss — возвратные потери, которые показывают неоднородности импеданса и качество заделки.
- Propagation Delay и Delay Skew — задержка распространения и разброс задержек между парами.
По итогам тестирования мы формируем протоколы измерений по каждой линии с указанием ключевых параметров и запаса по нормативам, сводные таблицы и статистику прохождения тестов. Графические отчёты и данные выгружаются для архивации и передачи заказчику — такие документы служат основанием для приёмки работ и оформления системной гарантии производителя СКС.
Что получает заказчик
- протоколы измерений по каждой линии
- сводные таблицы и статистику прохождения тестов
- перечень типовых дефектов и замечаний, если они выявлены
- рекомендации по исправлению и повторной проверке
- архив результатов для сдачи объекта и дальнейшей эксплуатации
