Диагностика оптических линий

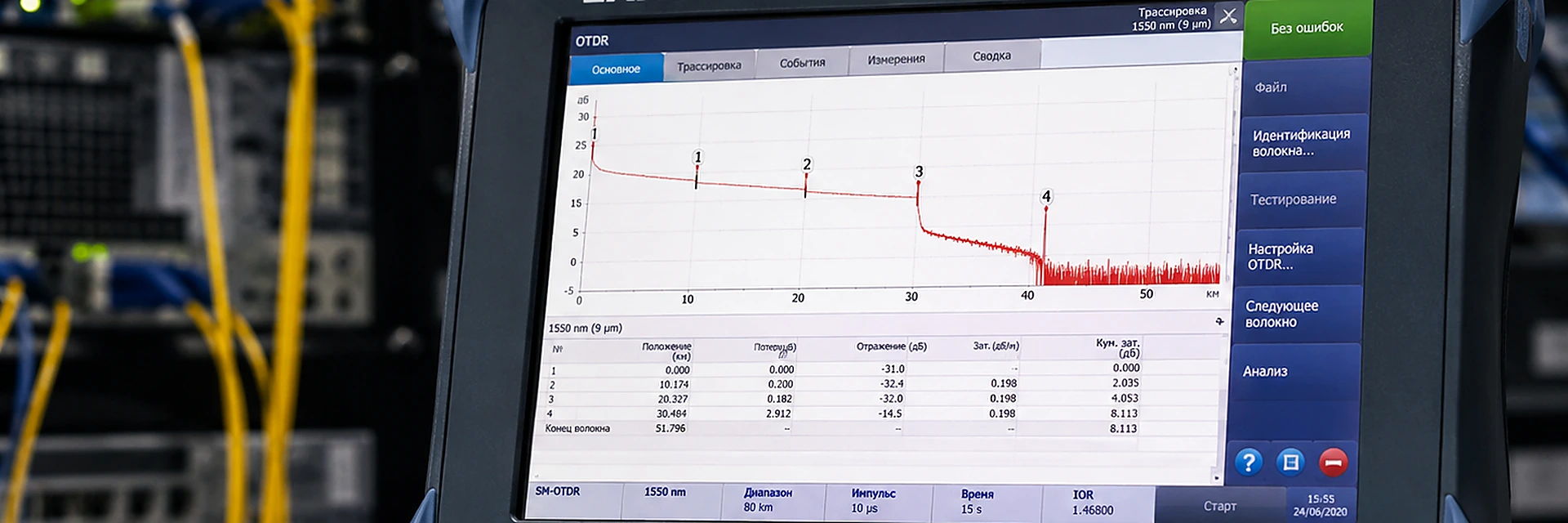

Рефлектограмма ВОЛС и измерение оптики

Проводим измерения оптических линий рефлектометром, определяем потери, расстояние до событий, качество сварок, изгибы и повреждения кабеля.

Рассчитать стоимость Позвонить инженеру
Описание услуги

Рефлектограмма ВОЛС для приемки и диагностики оптики

Рефлектограмма ВОЛС — это измерение оптической линии с помощью рефлектометра. Прибор показывает события на трассе: сварки, коннекторы, изгибы, участки с повышенными потерями и обрывы. Для заказчика это один из самых понятных способов проверить, что оптическая линия действительно работает правильно и не имеет скрытых дефектов.

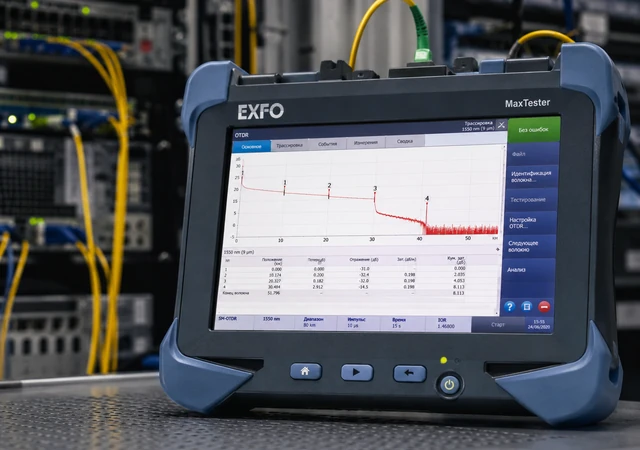

Рефлектограмма ВОЛС и измерение оптики — рабочая сцена
Рефлектограмма ВОЛС: реальный рабочий процесс и аккуратная кабельная инфраструктура.

Измерение особенно важно после монтажа или ремонта ВОЛС. Даже если связь поднялась, линия может иметь завышенное затухание, некачественную сварку или проблемный коннектор. Рефлектограмма позволяет увидеть такие места и оценить расстояние до них. Это помогает быстро устранить проблему и не искать повреждение «вслепую» по всей трассе.

Мы выполняем измерения оптических линий на объектах в Москве и Московской области: в офисах, бизнес-центрах, складах, школах, производственных помещениях и между зданиями. По результатам можно получить трассы измерений, описание проблемных событий и рекомендации. При необходимости инженер помогает связать результаты рефлектограммы с фактической трассой прокладки.

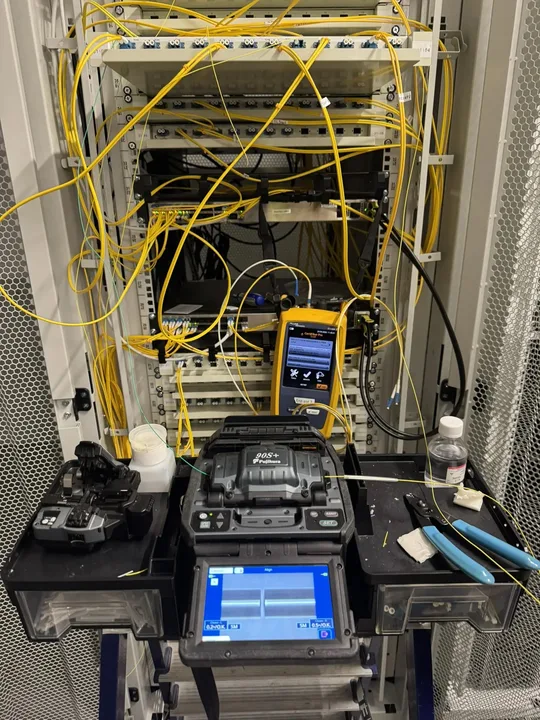

Сварка оптического волокна перед измерением ВОЛС
Работаем с объектами разного масштаба: офисы, склады, школы, банки и производственные площадки.

Стоимость зависит от количества волокон, доступности кроссов, необходимости выезда, объема отчета и задачи: приемка линии, диагностика аварии или поиск обрыва. Если есть схема ВОЛС или маркировка волокон, работа идет быстрее. Если схемы нет, мы можем дополнительно помочь со сверкой и описанием линии.

Что входит в работу

  • измерение длины и затухания оптической линии
  • поиск обрыва, перегиба или проблемной сварки
  • оценка событий на трассе и качества соединений
  • сохранение трасс измерений и подготовка отчета
  • рекомендации по устранению дефектов ВОЛС
Наши работы

Измерение ВОЛС: OLTS и OTDR

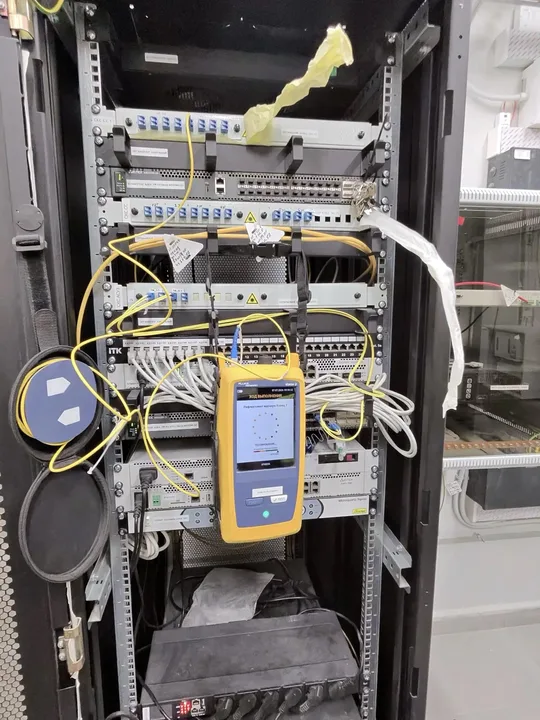

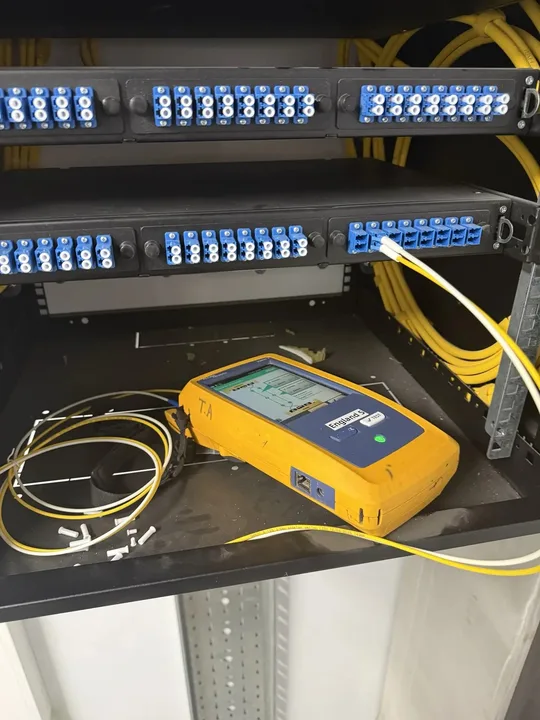

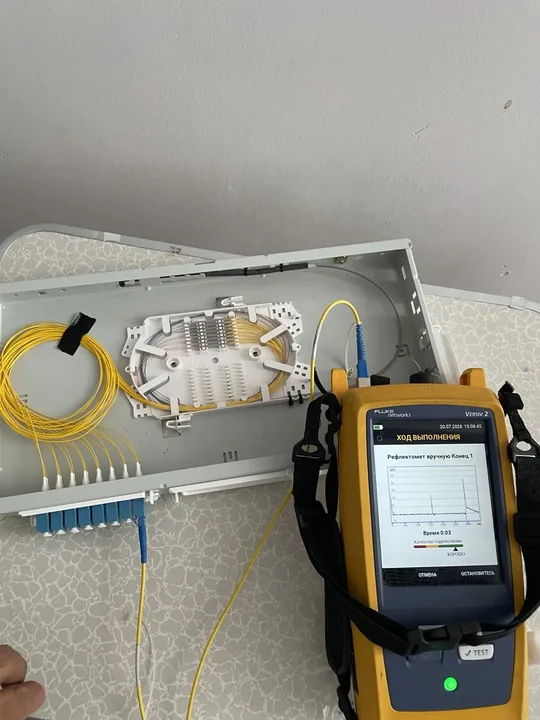

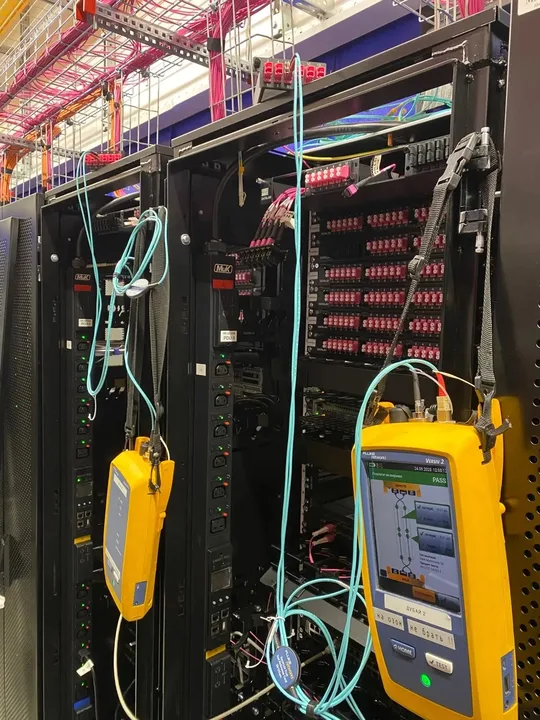

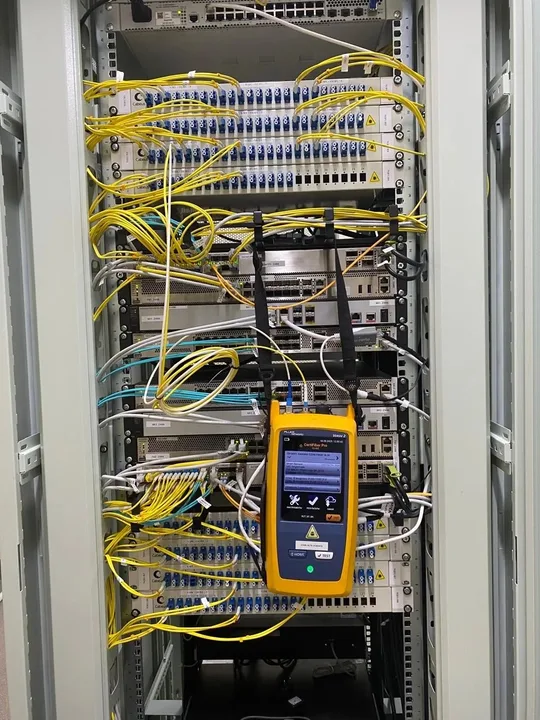

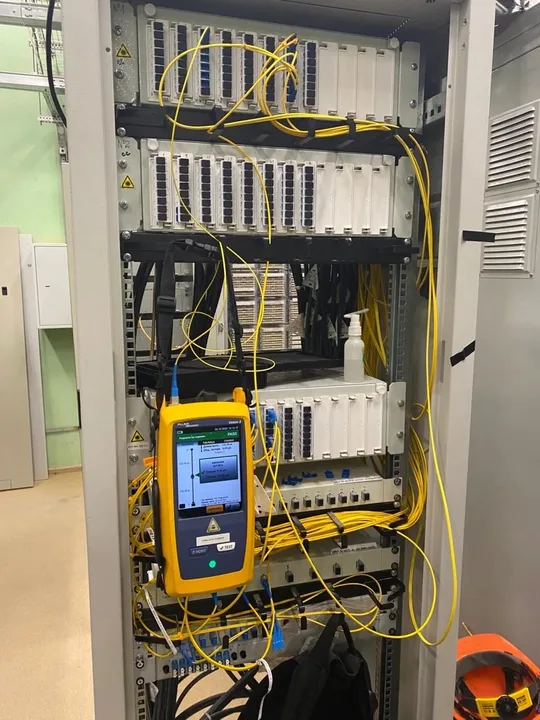

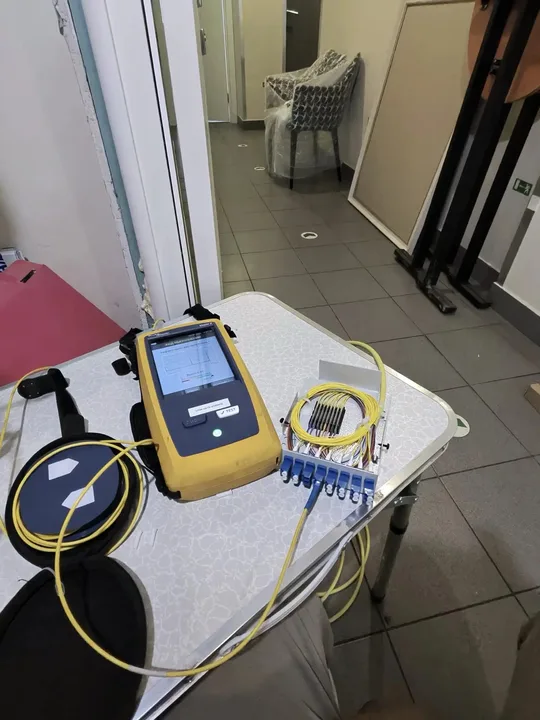

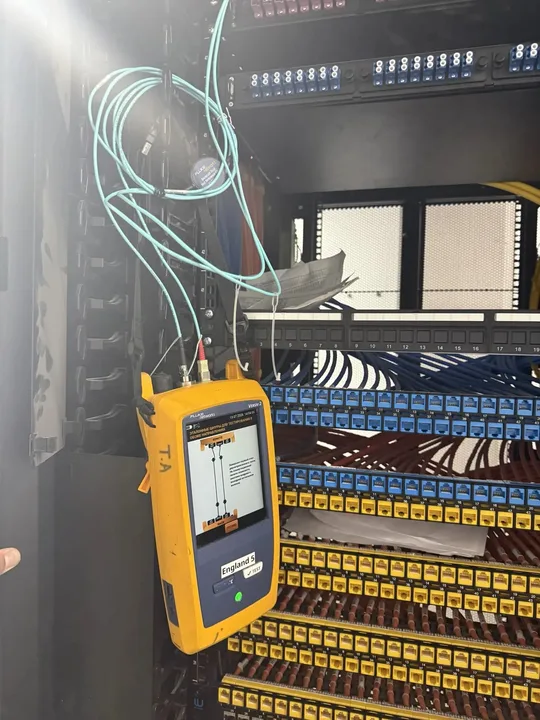

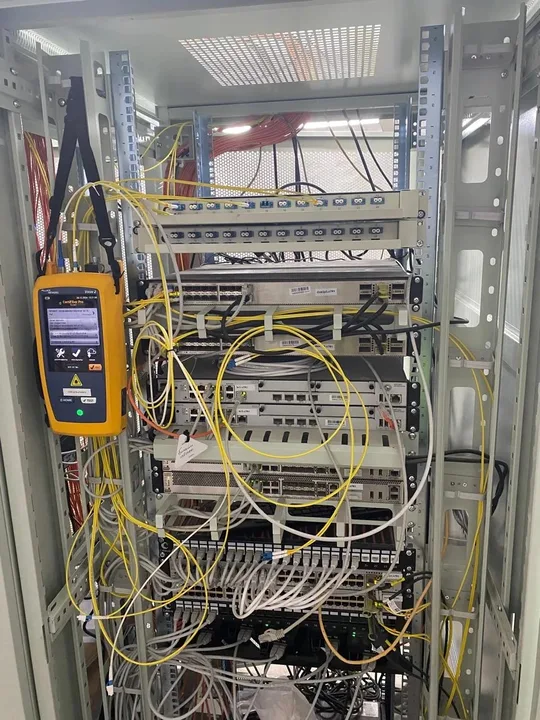

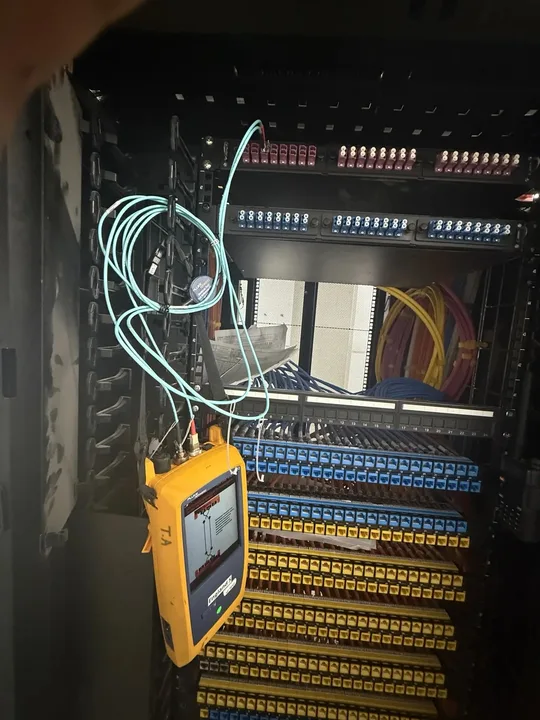

Реальные фотографии измерений на объектах: проверка оптических кроссов, анализ рефлектограмм, контроль суммарных потерь и диагностика линий перед сдачей и в процессе эксплуатации.

OLTS — точное измерение суммарных потерь

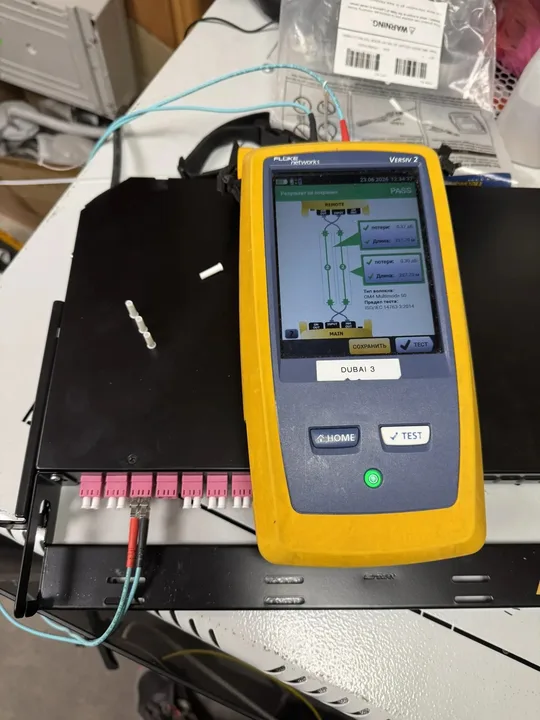

OLTS (Optical Loss Test Set) — комплект из источника оптического излучения и измерителя мощности. Источник подключают к одному концу волокна, измеритель — к другому. По разнице между входной и выходной мощностью прибор определяет суммарное затухание линии в децибелах.

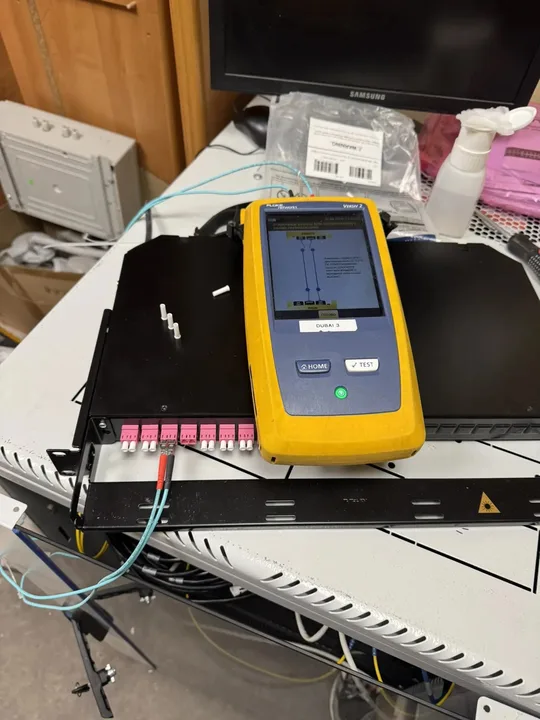

Сертификация и приёмо-сдаточные испытания. Результаты OLTS применяют для подтверждения того, что потери в линии укладываются в расчётный оптический бюджет и требования проекта.

Короткие участки и патч-корды. OLTS подходит для линий, на которых рефлектометрические «мёртвые зоны» затрудняют корректную оценку событий.

Контроль оптического бюджета. Измерение суммарных потерь помогает убедиться, что до приёмника приходит достаточный уровень мощности для стабильной работы оборудования.

Важные нюансы измерений OTDR

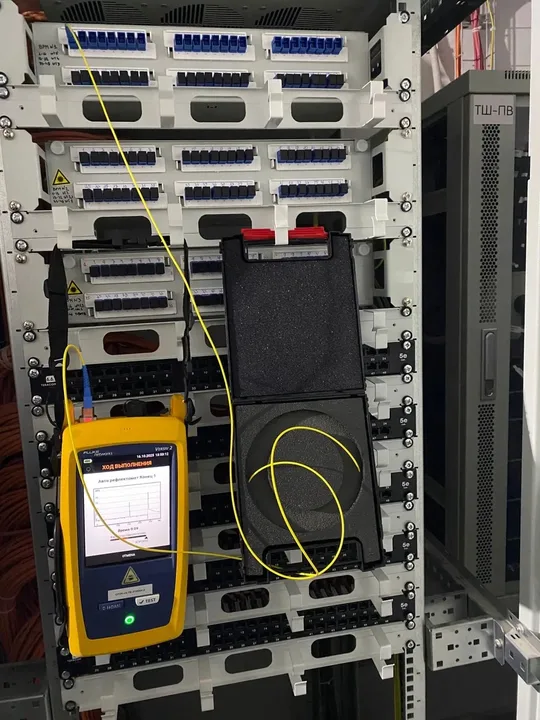

  • Мёртвые зоны. Для корректной оценки первого коннектора используют компенсационный шнур (launch cable).
  • Настройка параметров. Для точного результата задают длину волны, длительность импульса и коэффициент преломления волокна.
  • Двунаправленные измерения. Для объективной оценки трассу измеряют с обоих концов и сравнивают результаты.

Когда применять OLTS, а когда OTDR

  • Приёмо-сдаточные испытания и сертификация — OLTS: нужен точный итоговый уровень суммарных потерь.
  • Поиск обрыва или повреждения на протяжённой трассе — OTDR: прибор показывает расстояние до проблемного участка.
  • Проверка качества сварных стыков — OTDR: можно оценить потери на каждом событии и локализовать плохую сварку.
  • Тестирование патч-кордов и коротких перемычек — OLTS: прямое измерение не зависит от мёртвых зон рефлектометра.
  • Входной контроль кабеля на барабане — OTDR: помогает обнаружить скрытые дефекты до прокладки.

Почему мы используем оба метода

OLTS и OTDR решают разные задачи и дополняют друг друга. OTDR помогает увидеть структуру трассы, локализовать повреждения, оценить сварки и соединения. OLTS подтверждает итоговые суммарные потери всей линии.

На практике сначала рефлектометрия помогает найти и устранить проблемные места, после чего OLTS подтверждает, что оптический бюджет линии соответствует требованиям проекта.

FAQ

Частые вопросы

Ответы на вопросы, которые обычно возникают перед расчетом и выездом инженера.

Что показывает рефлектограмма ВОЛС?

Она показывает события на оптической линии: сварки, коннекторы, изгибы, обрывы и участки с повышенными потерями.

Можно ли найти место обрыва оптики?

Да. Рефлектометр помогает определить расстояние до обрыва или сильного затухания, после чего инженер сопоставляет это с трассой прокладки.

Нужна ли рефлектограмма при сдаче линии?

Да, для ВОЛС это один из ключевых документов, который подтверждает качество оптического тракта.
